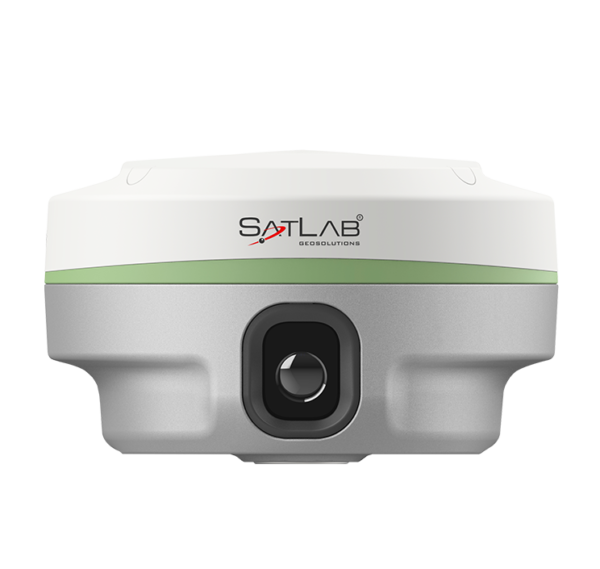

Mô tảMáy GPS RTK Satlab Eyr là một thiết bị GNSS RTK tiên tiến trên thị trường với thiết kế nhỏ gọn, phần cứng mạnh mẽ, tích hợp nhiều công nghệ tiên tiến. Thiết bị nổi bật với camera kép, IMU60, khả năng kết nối và truyền dữ liệu tốt.

Tổng quan về Satlab Eyr
Thiết kế nhỏ gọn, chịu lực tốt
Thiết kế Satlab Eyr nhỏ gọn

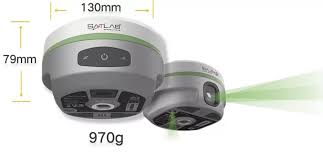

Mặc dù Satlab Eyr có rất nhiều cảm biến và vật liệu trên bo mạch, thiết bị vẫn được thiết kế rất nhỏ gọn, chỉ 130mm x 79mm cùng với 2 camera. Thiết bị được đánh giá nhỏ hơn một bộ thu GNSS thông thường trên thị trường.Lớp vỏ của Satlab Eyr bằng hợp kim ma-giê nhưng trọng lượng máy chỉ nặng 970 gam (bao gồm cả PIN bên trong) giúp thiết bị cực kỳ nhẹ và thuận tiện khi mang theo đến nhiều loại địa hình. Satlab cũng thiết kế thêm chức năng NFC trên bo mạch cho phép người dùng kết nối giữa ăng-ten và bộ điều khiển chỉ bằng một lần chạm.Ngoài ra, chức năng một nút của Satlab Eyr cho mọi thao tác giúp thao tác liền mạch, dễ sử dụng với thời lượng pin 14 giờ giúp thiết bị hoạt động hiệu quả ở nhiều địa hình.Khu vực nút nguồn và đèn tín hiệu
Máy GPS 2 tần số RTK Satlab Eyr thiết kế 2 camera kép ở phần mặt trước và phần dưới của máy. Ngoài ra, khu vực đèn tín hiệu của máy được bố trí như sau:

1.ĐÈN TÍN HIỆU VỆ TINHTắt: không thu được tín hiệu vệ tinh
Đèn nháy đỏ: nhận vệ tinh nhưng không FIXED
Màu xanh lục: đã FIXED
Đèn nháy đỏ và xanh lá cây xen kẽ: bo mạch chủ khác thường
2.NÚT NGUỒNĐể khởi động: Ấn giữ nút nguồn 2 giây
Để tắt máy: Ấn giữ nút nguồn 2 giây đến khi nghe âm thanh Power Off rồi ấn thêm lần nữa để xác nhận.
3.ĐÈN BÁO PIN Màu xanh lục: mức pin giữa 30% ~ 100
Màu xanh lục nhấp nháy: mức pin giữa 10% ~ 30%
Đèn nháy đỏ: mức pin dưới 10%
Điểm nổi bật của Satlab Eyr

Trang bị 2 camera
Satlab Eyr được trang bị tới tận 2 Camera với độ phân giải cao gồm Camera phía trước 5MP giúp cho việc thu thập dữ liệu tốt hơn mà không cần phải lại gần mục tiêu, Camera phía dưới 2MP giúp cho việc xác định vị trí điểm bố trí nhanh hơn và tiện lợi hơn. Đây cũng là điểm nổi bật của Satlab Eyr so với các thiết bị khác.

Khả năng nhận và truyền dữ liệu Satlab Eyr
Kết hợp với phần mềm SatSurv và bộ điều khiển cầm tay màn hình lớn SHC55, Eyr đạt được hiệu suất tốt hơn khi đo đạc và khảo sát thực địa. Chuyển dữ liệu khảo sát từ Eyr vào phần mềm SATLAB GeoBiz Solutions để xử lý dữ liệu nhanh chóng và dễ dàng.
Các tính năng chính

Module RTK hiện đại, có thể bắt 1698 kênh

Theo dõi 1698 kênh và tất cả các vệ tinh GPS/ BDS/ Galileo/ SBAS/ QZSS/ IRNSS

Web UI dễ sử dụng

Radio trong bắt 114 kênh

NFC

GPS RTK Satlab Eyr có độ tương thích cao với các loại máy GPS RTK khác
Công nghệ định vị hình ảnh mới
Satlab EYR sử dụng máy ảnh làm hướng dẫn quan sát khi bạn ở xa điểm muốn quan sát cũng như khi đến gần mục tiêu, thiết bị sẽ tự động chuyển camera hướng xuống dưới và cung cấp cho bạn hình ảnh trực quan về điểm trên màn hình bằng dấu chấm màu đỏ. Công nghệ đo không tiếp xúc mới của máy Satlab Eyr đã nâng cao đáng kể phạm vi GNSS sẵn có, xử lý hình ảnh hiệu suất cao dựa trên Android. Ngoài ra, bộ điều khiển của thiết bị thu thập dữ liệu tọa độ theo thời gian thực có thể hoạt động từ khoảng cách 2 -15m với độ chính xác 2-4cm. Có nhiều trường hợp người khảo sát không thể đo được vị trí chính xác của một điểm do môi trường không thuận lợi. Điều này có thể là do môi trường nguy hiểm, động vật nguy hiểm, các khu vực không an toàn để đi vào như trạm phụ, khu vực có mái che rộng lớn…Với tất cả các loại tình huống này, Eyr có thể hoạt động tốt và nâng cao hiệu quả của bạn. Tính năng nổi bật khác

Khả năng Fix tốt ở nhiều khu vực
Trang bị công nghệ chống nhiễu đa tần số và công nghệ lọc thích ứng nhiều bước để đảm bảo tín hiệu mạnh, dữ liệu chất lượng cao, Fix nhanh và độ chính xác cao, có thể đo đạc ở khu vực đồi núi, địa hình khó khăn.Nhờ đó, Satlab Eyr được ứng dụng làm việc trong nhiều khu vực địa hình.

Công nghệ đo nghiêng IMU thế hệ mới
Satlab Eyr được tích hợp một IMU mới, với tốc độ cập nhật 400Hz, thuật toán tốt hơn kết hợp dữ liệu GNSS và dữ liệu IMU, thiết bị cung cấp độ trễ thấp hơn và trải nghiệm người dùng mượt mà hơn.

Nhờ trang bị IMU 60 giúp người dùng không cần hiệu chuẩn thiết bị cho các công việc khảo sát độ nghiêng. Thay vào đó, người dùng có thể bắt đầu công việc ngay tức thì, tăng tới 20% hiệu suất công việc.

Công nghệ HiFix- Làm việc ngay cả khi mất kết nối

Công nghệ Hi-Fix của máy GNSS RTK Satlab cho phép kết nối liên tục và cho kết quả chất lượng ngay cả khi bạn mất tín hiệu khi đang sử dụng trạm gốc RTK hoặc mạng VRS trong những trường hợp khắc nghiệt. Điều này giúp Eyr có thể làm việc liên tục trong thời gian ngắn kể cả khi mất tín hiệu.

Kết nối của máy GPS RTK Satlab Eyr

Kết nối RadioSử dụng để đo Radio khi thực hiện khảo sát ở khu vực hẻo lánh, sóng 3G, 4G không ổn định.
Tần số: 410-470MHz; Số kênh: 116
Công suất phát: 0.5 W / 1 W / 2 W Hi-Target Advanced Radio
Giao thức: HI-TARGET, TRIMTALK450S, TRIMMARK III, TRANSEOT, SATEL-3AS, etc.
Tầm xa: 3~5km, hoặc 5~8km trong điều kiện lý tưởng.

Kết nối 3G, 4GMáy GPS RTK Satlab Eyr sử dụng sim micro, có thể kết nối 3G, 4G thuận tiện cho việc đo base ở những khu vực sóng khỏe.

Kết nối WifiSatlab Eyr là thiết bị dễ dàng kết nối Wifi với trình duyệt Web UI. Người dùng dễ dàng kiểm tra tình trạng thiết bị, chế độ làm việc, cập nhật firm ware và tải dữ liệu thô.

Kết nối BluetoothKết nối bluetooth giúp liên kết sổ tay và thiết bị nhanh chóng, ổn định.

Kết nối NFCKết nối NFC
Khả năng chống chịu
Satlab Eyr là thiết bị GNSS RTK công nghệ mới, được trang bị nhiều công nghệ nổi bật như: khả năng chống chịu nước, bụi, hoạt động hiệu quả ở nhiều khu vực địa hình, môi trường khắc nghiệt.
Chống bụi/nước IP68

Chống bụi và chống nước hoàn toàn, chịu được 1m ngâm sâu trong khoảng thời gian nhất định.

Chịu nhiệt

• Nhiệt độ hoạt động: -30℃~+70℃ • Nhiệt độ bảo quản: -40℃~+80℃

Chống va đập

Chịu được lực rơi từ sào 2m hoặc lực rơi tự do từ độ cao 1.2m xuống nền bê tông.
Ứng dụng chính của Satlab Eyr
Ứng dụng trong 3D tạo mô hình – 3D-Modeling
Satlab EYR không chỉ cung cấp trải nghiệm tốt trong việc khảo sát và khoanh vùng mà còn cung cấp cách để người dùng tạo mô hình 3D trong nhiều phần mềm của bên thứ ba. Để đặt tên cho một hình ảnh thu được. Người dùng càng có nhiều chi tiết về đối tượng thì họ càng có thể đưa ra quyết định chính xác hơn trong thiết kế của mình. Satlab Eyr ứng dụng trong khảo sát mô hình 3D
Quá trình khảo sát máy Satlab Eyr
Chức năng vẽ CAD nâng cao
Chức năng vẽ CAD nâng cao trong máy GNSS RTK Satlab Eyr cung cấp nhiều ứng dụng CAD toàn diện hơn với khả năng hỗ trợ vẽ và tùy chỉnh chi tiết nội dung trong bộ điều khiển SHC55 màn hình cảm ứng, hỗ trợ khách hàng tạo ra các ứng dụng dữ liệu đo lường thân thiện hơn với người dùng. Bộ Rover Satlab Eyr đầy đủ
Dưới đây là bộ Rover Satlab Eyr đầy đủ do Trac Dia Hoang Quan cung cấp. Để được tư vấn phương án phù hợp nhất với công việc, quý khách liên hệ hotline: 0988 97 44 77.

STT
THIẾT BỊ
SỐ LƯỢNG
01
Thùng nhựa đựng máy
01
02
Máy thu GNSS Satlab Eyr
01
03
Bộ nạp pin kép cho Eyr + SHC55
01
04
Antena UHF
01
05
Bộ điều khiển cầm tay SHC55
01
06
Kẹp sổ tay có gắn địa bàn
01
07
Sào Cacbon cho máy Eyr
01
08
Mã trạm Cors sử dụng tạm thời (do Cục đo đạc lắp đặt)
Miễn phí
09
Máy chính hãng được cập nhật và nâng cấp phần mềm miễn phí.
Miễn phí
Giá máy GNSS RTK Satlab Eyr là bao nhiêu?
Giá bán máy GNSS RTK Satlab Eyr dao dộng trong khoảng dưới 150.000.000 triệu đồng.

Lưu ý: Mức giá trên chỉ mang tính tham khảo, mức giá bán máy GNSS RTK Hi-Target iRTK5 có thể thay đổi phụ thuộc vào: Chính sách bán hàng, tỷ giá ngoại tệ… Do đó, để biết chính xác giá máy GPS 2 tần số GNSS RTK Satlab Eyr là bao nhiêu? Quý khách hàng hàng vui lòng liên hệ hotline 0988 97 4477 để được hỗ trợ và tư vấn nhanh nhất.

Địa chỉ bán máy GNSS RTK Satlab Eyr chính hãng
Việt Thanh Group là đơn vị bán máy trắc địa chính hãng với nhiều model nổi bật, đa dạng tính năng đến từ nhiều thương hiệu uy tín trên Thế giới như: Hi-Target, Satlab, Sokkia, Tokanv…Do đó, quý khách hàng khi lựa chọn các sản phẩm máy GNSS RTK trong đó có máy GPS 2 tần số Satlab Eyr tại Việt Thanh Group hoàn toàn yên tâm về chất lượng, giá thành, và các dịch vụ đi kèm.

Download tài liệu
Giới thiệu Danh mục sản phẩm Satlab
Giới thiệu Satlab Eyr
Chúng tôi cung cấp cho bạn những thông tin hữu ích về máy GPS RTK và những kiến thức liên quan. Nếu có thắc mắc, quý khách vui lòng để lại thông tin để được các kỹ sư tư vấn hoặc liên hệ trực tiếp tới holtine: 0972.819.598
Xem thêm
Chính sách bán hàng

Giao hàng và chuyển giao công nghệ miễn phí áp dụng trong cả nước.
Cung cấp dịch vụ thử máy miễn phí khi có yêu cầu của quý khách.
Bảo hành 1 năm với tất cả các máy do cung cấp.
Kiểm nghiệm, hiệu chỉnh và bảo dưỡng miễn phí trong 24 tháng tiếp theo.
Cam kết đổi mới 100% các thiết bị do V cung cấp nếu có lỗi do nhà sản xuất trong thời giản từ 7-60 ngày ở từng sản phẩm.
Hỗ trợ trả góp 50% giá trị các thiết bị có giá từ 60 triệu đồng trở lên trong thời gian từ 3 đến 6 tháng với 0% lãi suất.
Hỗ trợ kỹ thuật online 24/7 trọn đời máy.
Miễn phí đào tạo sử dụng thiết bị đo đạc cơ bản cho các đơn vị không có kỹ thuật chuyên ngành trắc địa.
Cho mượn thiết bị tương đương nếu như xảy ra sự cố trong thời gian bảo hành không phải do người sử dụng gây ra, để làm việc tạm thời đến khi máy được sửa xong để đảm bảo tiến độ công việc của khách hàng (Sự cố hoặc những hỏng hóc do khách hàng tự gây nên thì không được tính trong phạm vi đổi hoặc bảo hành).
Thời điểm giao hàng: ngay sau khi đặt hàng hoặc ký hợp đồng.
Cảm ơn quý khách hàng đã quan tâm đến các sản phẩm của chúng tôi!

ch Bảo Hành đổi mới của hãng khiến người dùng được hưởng lợi.

• Thông số kỹ thuật Máy GNSS RTK Satlab Eyr

Theo dõi vệ tinh
Số kênh
1698
GPS
1C/A, L1C, L2P(Y), L2C, L5
BeiDou
B1L, B2L, B3L, B1C, B2a, B2b*
GLONASS
L1, L2
Galileo
E1, E5A, E5B, E6
IRNSS
L5
SBAS
L1C/A, L5(QZSS, WAAS, MSAS, GAGAN)
QZSS
L1, L2, L5, L6*
Đo tĩnh độ chính xác cao
Ngang
2.5 mm + 0.1 ppm RMS
Dọc
3.5 mm + 0.4 ppm RMS
Đo tĩnh và đo tĩnh nhanh
Ngang
2.5 mm + 0.5 ppm RMS
Dọc
5mm + 0.5 ppm RMS
Đo động xử lý sau (PPK/ Stop & Go)
Ngang
8 mm + 1 ppm RMS
Dọc
15 mm + 1 ppm RMS
Định vị vi sai
Ngang
25cm + 1ppm RMS
Dọc
50 cm + 1ppm RMS
SBAS
0.5 m
Đo động thời gian thực (RTK)
Trạm
độc lập
Ngang
8 mm + 1 ppm RMS
Dọc
15 mm + 1 ppm RMS
Mạng đo động RTK ( VRS, FKP, MAC)
Ngang
8mm + 0.5 ppm RMS
Dọc
15 mm + 0.5 ppm RMS
HiFix
Ngang
RTK + 10 mm / phút RMS
Dọc
RTK + 20 mm/ phút RMS
Thời gian Fix đầu tiên
Khởi động nguội
< 45 s
Khởi động nóng
< 30 s
Tín hiệu thu hồi lại
< 2 s
Đo nghiêng
60º
Thông số vật lý
Kích thước
130 mm x 79 mm
Trọng lượng cả pin
0.97kg
Nhiệt độ hoạt động
-40º C~ +75ºC
Nhiệt độ bảo quản
-55º~+85ºC
Chống ẩm
100% không ngưng tụ
Chống nước/bụi
IP 68
Chống sốc và chống rung
MIL-STD-810G, 514.6
Chống rung
MIL-STD-810G, 509.4, 96h
Rơi tự do
Thiết kế chịu được lực khi rơi từ độ cao 2m xuống nền bê tông.
Bảng điều khiển
Có
Nút vật lý
1
Đèn LED
Đèn nguồn, đèn vệ tinh, đèn tín hiệu
Camera
Độ phân giải
2MP & 5MP
Hỗ trợ đo hiện trường, đo hình ảnh, khoảng cách làm việc
2~15 m
Thông số nguồn
Pin Lithium
7.2V, 6900 mAh
Công suất tiêu thụ
4.2W
Thời gian làm việc
15h ở chế độ đo Rover
Kích thước
130mm×79m
Kết nối
Sim Card
Có
NFC
Có
Bluetooth
Có
Internet
Có
Wifi
Có
Thông số Radio
Tần số
410~470 MHz
Kênh
116
Công suất phát
0,5 W/1 W/2 W có thể điều chỉnh
Giao thức
HI-TARGET, TRIMTALK 450S, TRIMARK III, SATEL- 3AS, TRANSEOT, ETC.
Phạm vi làm việc
thông thường 3~ 5km, tối ưu 5 ~8km
Cấu hình hệ thống
Bộ nhớ trong
8GB ghi đồng thời định dạng GNS và RINEX
Định dạng dữ liệu
Đầu ra định vị
1 Hz, lên tới 20Hz. RTCM2.X, RTCM3.X
Đầu ra điều hướng ASCII
NMEA-0183
Độ chính xác hình ảnh
Bố trí điểm
2 cm
Đo ảnh
2 cm- 4 cm
